国五江淮单排12米高空作业车(蓝牌)车型简介
国五江淮单排12米高空作业车整车外形美观，功能强大，安全系数高，拥有多项先进作业安全功能，确保操作人员的作业安全，在作业槽内和回转座上均设有操纵装置，远距离控制发动机的启动/停止、高速/低速，采用电液比例阀控制臂的动作，平稳性好。工作臂可左、右360°连续旋转，靠连杆机构自动维持作业槽水平，主泵出现故障时可操纵应急泵下降作业槽，夜间照明，可起吊1吨重物（选装）。江铃顺达14米高空作业车被广泛用于电力、路灯、市政、园林、通信、机场、造（修）船、交通、广告、摄影等高空作业领域。是市政管理、供电维修、交通管理等部门进行电力维修、路牌标志安装等高空作业的理想用车。

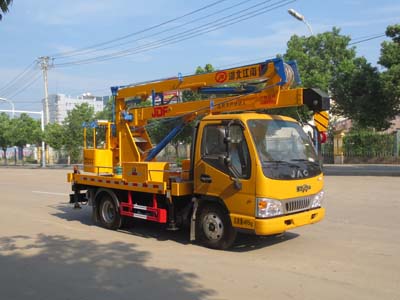

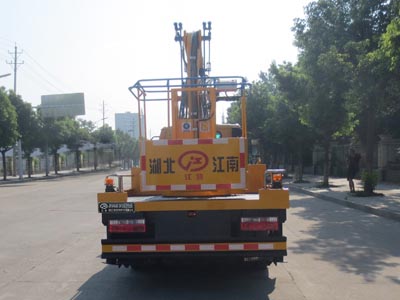

国五江淮单排12米高空作业车(蓝牌)图片展示
product display
具体参数
the specific parameters
| 江特牌jdf5040jgk12hfc5型高空作业车 产品主要技术参数 | |||
| 产品名称： | 江特牌jdf5040jgk12hfc5型高空作业车 | 外形尺寸(mm)： | 5995,×1960,2980 |
| 底盘型号： | hfc1040p93k1b4v | 货厢尺寸(mm)： | ××(mm) |
| 总 质 量(kg)： | 4495 | 接近/离去角(°)： | (°) |
| 额定质量(kg)： | 前悬/后悬(mm)： | 1090/1540,1065/1540(mm) | |
| 整备质量(kg)： | 4365(kg) | 最高车速(km/h)： | 90(km/h) |
| 排放标准： | 国五 | ||
| 底盘参数 | |||
| 底盘型号： | hfc1040p93k1b4v | 燃料种类： | 柴油 |
| 轴 数： | 2 | 前 轮 距(mm)： | 1420,1470 |
| 轴 距(mm)： | 2850 | 后 轮 距(mm)： | 1395 |
| 驾驶室乘人数： | 2(人) | 弹簧片数： | 3 2/5 3,7/5 3,9/5 3 |
| 轮 胎 数： | 6 | 轴 荷： | 1620/2875 |
| 轮胎规格： | 6.50-15lt,6.50r15lt,6.50-16lt 10pr,6.50r16lt 10pr,6.50r16lt 8pr | ||
| 整车说明： | 前伸与前悬对应关系(mm):365/1090,390/1065;后伸150mm;随底盘选装驾驶室;吊钩为选装件;侧面防护及后下部防护装置材料材质:q235,连接方式:焊接加螺栓连接;后下部防护装置断面尺寸(宽×高):30×200(mm),离地高度:400mm;abs控制器厂家/型号:广州科密汽车电子控制技术股份有限公司/cm4xl-4s/4k(4s/4m);选装abs,abs厂家/型号:武汉元丰汽车电控系统有限公司/yf8;主要专用装置为折叠臂,用于抢修电力、通讯、路灯等高空作业. | ||
| 发动机参数 | |||
| 发动机型号 | 发动机生产企业 | 排量(ml) | 功率(kw) |
| 4a2-88c50 d19tcie1 hfc4df2-2d1 hfc4da1-2d | 安徽全柴动力股份有限公司 昆明云内动力股份有限公司 合肥江淮朝柴动力有限公司 安徽江淮汽车集团股份有限公司 | 2270 1910 2156 2771 | 65 75 65 88 |
| 多方位展示图： |
 |
| ※需要详细资料及产品图片请直接与我公司联系，以上产品介绍仅作参考，订车请以合同内容为准。 |
专用功能
special function
国五江淮12米高空作业车主要技术参数
上装基本配置 | 臂架 | 臂架形式 | 三节折臂 | |
材料 | 型材q345b/4mm | |||
臂架截面 | 四边形 | |||
起伏角度 | 0°-70°(相对水平面) | |||
作业 工况 | 最大作业高度 | 12m | ||
最大作业高度时作业幅度 | 2m | |||
最大作业幅度 | 5.8m | |||
最大作业幅度时作业高度 | 5.6m | |||
回转 | 双向360°连续回转 | |||
吊臂 | 最大起吊质量 | 900kg | ||
伸缩起重臂 | 伸缩长度1m | |||
最大起吊高度 | 6.4m | |||
最大起吊幅度 | 5.2m | |||
起升机构 | iqkn1b6y；单绳拉力800 kg | |||
钢丝绳 | （40m）φ8 | |||
吊钩 | 1t | |||
支腿 | 支腿型式 | 前后h型 | ||
支腿材料 | 型材q345b/5mm | |||
支腿跨距 | 纵向（mm）：3300，横向（mm）：2700 | |||
液压锁 | 四个支腿都带双向液压锁 | |||
后支腿频闪灯 | 黄色；两只 | |||
车厢 | 材料 | 优质碳钢及型材，铺3㎜防滑花纹钢板 | ||
工具箱 | 800*400*400；带不锈钢门锁 | |||
围栏 | φ20不锈钢管 | |||
踏步 | 驾驶室侧带上下踏步 | |||
侧、后防护 | 优质碳钢冷弯型材；强度高 | |||
轮罩 | 注塑模具成型，美观，强度高 | |||
洗手水箱 | 塑料水箱 | |||
转台 | 立臂 | 低合金钢板拼焊组成 | ||
回转支承 | 单排四点接触球式带外齿，qwd730.20 | |||
减速机 | 涡轮蜗杆式，cw-28 | |||
马达 | bmp-50 | |||
吊篮 | 额定载荷 | ≤200kg | ||
尺寸 | 长x宽x高（mm）：1080x620x1150 | |||
调平形式 | 外置拉杆机械调平 | |||
保险带 | 一副 | |||
调平装置 | 机械调平，拉杆外置 | |||
液压系统 | 液压油箱 | 65l；带液位表 | ||
齿轮泵 | 定量泵，流量25ml/r | |||
工作压力 | 带压力表；16mpa | |||
液压阀组 | 集成电磁阀组 | |||
油缸 | 10只；带双向平衡阀或液压锁进行锁止，保证安全 | |||
操作系统 | 支腿 | 手动操作，各支腿可单独可调，上下车互锁 | ||
操作方式 | 手动和电动结合 | |||
臂架动作 | 转台和吊篮电动双位操作 | |||
发动机启动、熄火 | 转台和吊篮双位操作 | |||
发动机油门 | 手动拉线 | |||
油漆 | 知名品牌油漆；颜色光滑，线条美观； | |||
标识及标牌 | 清晰、醒目、永久不褪色 | |||
