最大作业高度:30米。工作斗载荷:400kg.
product display
the specific parameters
江特牌jdf5090jgkq6s型高空作业车 产品主要技术参数 | |||
产品名称: | 江特牌jdf5090jgkq6s型高空作业车 | 外形尺寸(mm): | 7330,6980,×2250,2170,3150,3080 |
底盘型号: | ql1110ankay | 货厢尺寸(mm): | ××(mm) |
总 质 量(kg): | 9200 | 接近/离去角(°): | 20/12,17/12(°) |
额定质量(kg): | --- | 前悬/后悬(mm): | 1110/2055(mm) |
整备质量(kg): | 9005(kg) | 最高车速(km/h): | 110(km/h) |
排放标准: | 国六 |
底盘参数 | |||
底盘型号: | ql1110ankay | 燃料种类: | 柴油 |
轴 数: | 2 | 前 轮 距(mm): | 1680 |
轴 距(mm): | 3815 | 后 轮 距(mm): | 1650 |
驾驶室乘人数: | 3(人) | 弹簧片数: | 8/10 6 |
轮 胎 数: | 6 | 轴 荷: | 3450/5750 |
轮胎规格: | 235/75r17.5 16pr,8.25r20 14pr | ||
整车说明: | 外形尺寸长/后伸对应关系(mm):7330/350,6980/无后伸;侧面防护及后下部防护装置材料材质:q235,侧面防护装置为整体式结构,后下部防护连接方式:焊接加螺栓连接,断面尺寸(宽×高):50×260(mm),离地高度:400mm;abs及控制器型号为:apg3550500h1,生产厂家为:浙江亚太机电股份有限公司;主要专用装置为升缩臂,用于抢修电力、通讯、路灯等高空作业. |
发动机参数 | |||
发动机型号 | 发动机生产企业 | 排量(ml) | 功率(kw) |
4hk1-tcg61 4hk1-tcg60 | 庆铃五十铃(重庆)发动机有限公司 庆铃五十铃(重庆)发动机有限公司 | 5193 5193 | 139/189 151/205 |

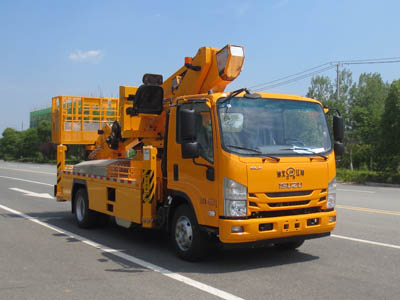

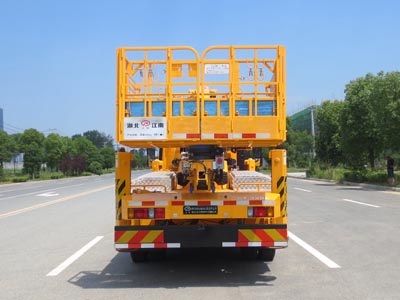

多方位展示图: |
|
※需要详细资料及产品图片请直接与我公司联系,以上产品介绍仅作参考,订车请以合同内容为准。 |
special function
上装基本配置 |
臂架 | 臂架形式 | 七节伸缩臂 | ||
材料 | 进口高强度钢/3mm | ||||
臂架截面 | 六边形 | ||||
变幅 | 双缸变幅,更加稳定 | ||||
起伏角度 | 0°-80°(相对水平面) | ||||
作业工况 | 最大作业高度 | 30m | |||
最大作业高度时 作业幅度 | 3m | ||||
最大作业幅度 | 18m | ||||
最大作业幅度时 作业高度 | 20m | ||||
回转 | 左右 180°回转 | ||||
支腿 | 支腿型式 | 前后 x 型 | |||
支腿材料 | 进口高强度钢/3mm | ||||
支腿跨距 | 纵向(mm):6500,横向(mm):5950/6150 | ||||
液压锁 | 四个支腿都带双向液压锁 | ||||
支腿检测 | 支腿带检测开关、蜂鸣器和水平仪 | ||||
支腿频闪灯 | 黄色;前后四只 | ||||
车厢 | 材料 | 优质碳钢及铝合金,铺 3 ㎜防滑花纹铝板 | |||
工具箱 | 铝合金 1760*620*280 带不锈钢门锁 | ||||
侧、后防护 | 全防护结构,左右各带一个工具箱 370*440*490,590*450*490 | ||||
洗手水箱 | 塑料水箱 | ||||
转台 | 立臂 | 进口高强度钢拼焊组成 | |||
回转支承 | 单排四点接触球式带外齿 | ||||
减速机 | 涡轮蜗杆式,2 个 | ||||
马达 | |||||
吊篮 | 额定载荷 | ≤400kg | |||
尺寸 | 长 x 宽 x 高(mm):1860×720×1050;展开 3210 ×1150×1050 | ||||
材料 | 优质碳钢方管 | ||||
调平形式 | 静态液压自动调平 | ||||
回转 | 360°连续回转 | ||||
保险带 | 一副 | ||||
调平装置 | 液压油缸调平 | ||||
液压系统 | 液压油箱 | 100l;带液位表和冷却器 | |||
齿轮泵 | 定量泵,流量 50ml/r | ||||
工作压力 | 带压力表;16mpa | ||||
液压阀组 | 电液比例阀组,带手动应急按钮 | ||||
应急泵 | 电动应急泵 | ||||
油缸 | 13 只;带双向平衡阀或液压锁进行锁止,保证安 全 | ||||
操作系统
油漆 标识及标牌 | 支腿 | 手动操作,各支腿可单独可调,上下车互锁 | |||
操作方式 | 电控和无线遥控 | ||||
臂架动作 | 转台和吊篮无线遥控操作 | ||||
发动机启动、熄 火 | 转台和吊篮双位操作 | ||||
发动机油门 | 远程电子油门 | ||||
知名品牌油漆;颜色光滑,线条美观; 清晰、醒目、永久不褪色 |
