国五庆铃20米伸缩臂高空作业车车型简介
jdf5070jgk20q5s型高空作业车

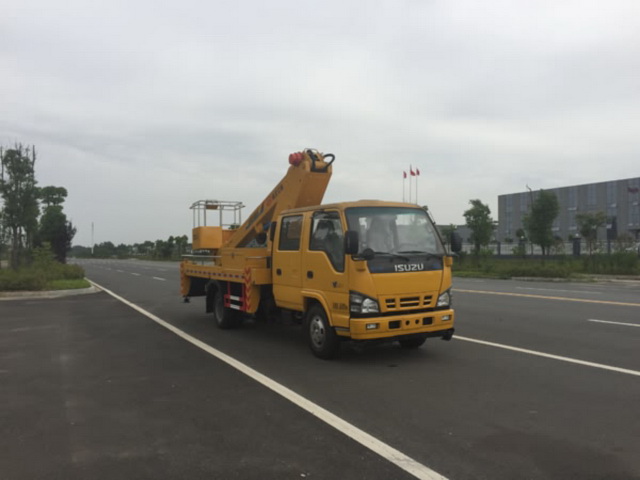

国五庆铃20米伸缩臂高空作业车图片展示
product display
具体参数
the specific parameters
| 江特牌jdf5070jgk20q5s型高空作业车 产品主要技术参数 | |||
| 产品名称： | 江特牌jdf5070jgk20q5s型高空作业车 | 外形尺寸(mm)： | 8000,×2100,3250 |
| 底盘型号： | ql1070a5kwy | 货厢尺寸(mm)： | ××(mm) |
| 总 质 量(kg)： | 6810 | 接近/离去角(°)： | (°) |
| 额定质量(kg)： | 前悬/后悬(mm)： | 1015/2470(mm) | |
| 整备质量(kg)： | 6485(kg) | 最高车速(km/h)： | 110(km/h) |
| 排放标准： | gb17691-2005国ⅴ,gb3847-2005 | ||
| 底盘参数 | |||
| 底盘型号： | ql1070a5kwy | 燃料种类： | 柴油 |
| 轴 数： | 2 | 前 轮 距(mm)： | 1504 |
| 轴 距(mm)： | 3815 | 后 轮 距(mm)： | 1425 |
| 驾驶室乘人数： | 2 3(人) | 弹簧片数： | 8/6 5 |
| 轮 胎 数： | 6 | 轴 荷： | 2090/4720 |
| 轮胎规格： | 7.00-16 14pr,7.00r16 14pr | ||
| 整车说明： | 后伸700mm;侧面防护及后下部防护装置材料材质:q235,连接方式:焊接加螺栓连接;后下部防护装置断面尺寸(宽×高):30×200(mm),离地高度:470mm;abs及其控制器型号为:apg3550500a4,生产厂家为:浙江亚太机电股份有限公司. | ||
| 发动机参数 | |||
| 发动机型号 | 发动机生产企业 | 排量(ml) | 功率(kw) |
| 4kh1cn5hs 4kh1-tcg51 | 庆铃五十铃(重庆)发动机有限公司 庆铃五十铃(重庆)发动机有限公司 | 2999 2999 | 96 88 |
| 多方位展示图： |
 |
| ※需要详细资料及产品图片请直接与我公司联系，以上产品介绍仅作参考，订车请以合同内容为准。 |
专用功能
special function
20米伸缩臂高空作业车主要技术参数
上装基本配置 | 臂架 | 臂架形式 | 四节伸缩臂，伸缩缸内置带钢丝绳传动 | ||
材料 | 高强度钢板hq60/5mm | ||||
臂架截面 | 菱形 | ||||
起伏角度 | 0°-75°(相对水平面) | ||||
作业工况 | 最大作业高度 | 20m | |||
最大作业高度时作业幅度 | 2.9m | ||||
最大作业幅度 | 驾驶室区域4 m；驾驶室后11.5m | ||||
最大作业幅度时作业高度 | 4.7m | ||||
回转 | 双向360°连续回转 | ||||
支腿 | 支腿型式 | 前后h型 | |||
支腿材料 | 型材q345b/5mm | ||||
支腿跨距 | 纵向（mm）：4000，横向（mm）：4000 | ||||
液压锁 | 四个支腿都带双向液压锁 | ||||
后支腿频闪灯 | 黄色；两只 | ||||
车厢 | 材料 | 优质碳钢及型材，铺3㎜防滑花纹钢板 | |||
工具箱 | 1200*400*500；模具冲压门，带不锈钢门锁 | ||||
围栏 | φ20不锈钢管 | ||||
踏步 | 驾驶室侧带上下踏步 | ||||
侧、后防护 | 优质碳钢冷弯型材；强度高 | ||||
轮罩 | 注塑模具成型，美观，强度高 | ||||
洗手水箱 | 塑料水箱 | ||||
转台 | 立臂 | 低合金钢板拼焊组成 | |||
回转支承 | qwd630.20a | ||||
减速机 | 行星齿轮传动式，ihkn3b6y | ||||
马达 | 摆线马达，bmt-310 | ||||
吊篮 | 额定载荷 | ≤200kg | |||
尺寸 | 长x宽x高（mm）：1100x700x1150 | ||||
调平形式 | 静态液压自动调平 | ||||
保险带 | 一副 | ||||
调平装置 | 油缸自动调平 | ||||
液压系统 | 液压油箱 | 80l；带液位表 | |||
齿轮泵 | 定量泵，流量25ml/r | ||||
工作压力 | 带压力表；16mpa | ||||
液压阀组 | 电液比例阀组 | ||||
油缸 | 12只；带双向平衡阀或液压锁进行锁止，保证安全 | ||||
操作系统 | 支腿 | 手动操作，各支腿可单独可调，上下车互锁 | |||
操作方式 | 手动和电动结合，电液比例调速 | ||||
臂架动作 | 下车和吊篮电控双位操作，带控制器和显示屏，吊篮带遥控操作 | ||||
发动机启动、熄火 | 下车和吊篮双位操作 | ||||
发动机油门 | 手动拉线或者电子油门 | ||||
油漆 | 知名品牌油漆；颜色光滑，线条美观； | ||||
标识及标牌 | 清晰、醒目、永久不褪色 | ||||
