国五东风天锦20米高空作业车车型简介
jdf5110jgk20dfl5型高空作业车

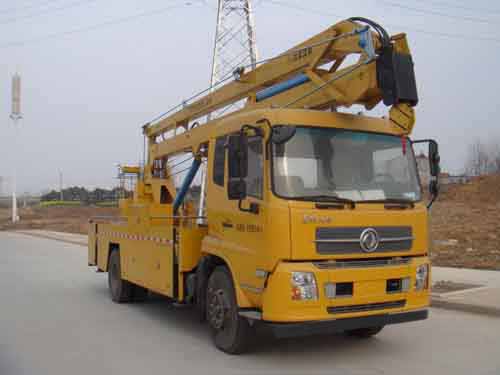

国五东风天锦20米高空作业车图片展示
product display
具体参数
the specific parameters
| 江特牌jdf5110jgk20dfl5型高空作业车 产品主要技术参数 | |||
| 产品名称： | 江特牌jdf5110jgk20dfl5型高空作业车 | 外形尺寸(mm)： | 9400,×2498,3850 |
| 底盘型号： | dfl1120b21 | 货厢尺寸(mm)： | ××(mm) |
| 总 质 量(kg)： | 11100 | 接近/离去角(°)： | (°) |
| 额定质量(kg)： | 前悬/后悬(mm)： | 1440/2300(mm) | |
| 整备质量(kg)： | 10905(kg) | 最高车速(km/h)： | 98(km/h) |
| 排放标准： | gb3847-2005,gb17691-2005国v | ||
| 底盘参数 | |||
| 底盘型号： | dfl1120b21 | 燃料种类： | 柴油 |
| 轴 数： | 2 | 前 轮 距(mm)： | 1880,1900 |
| 轴 距(mm)： | 3650,3800,4200,4500,4700,5000 | 后 轮 距(mm)： | 1860,1800,1820 |
| 驾驶室乘人数： | 3(人) | 弹簧片数： | 8/10 8,7/9 6 |
| 轮 胎 数： | 6 | 轴 荷： | 3900/7200 |
| 轮胎规格： | 9.00-20 14pr,9.00-20 16pr,9.00r20 14pr,9.00r20 16pr,275/70r22.5,255/70r22.5 | ||
| 整车说明： | 随底盘选装驾驶室;前伸690mm,后伸270mm;仅采用底盘4700mm轴距;abs型号:3631010-c2000,生产厂家:东科克诺尔商用车制动系统(十堰)有限公司;侧面防护及后下部防护装置材料材质:q235,侧面防护及后下部防护装置为整体式结构;后下部防护装置离地高度:500mm. | ||
| 发动机参数 | |||
| 发动机型号 | 发动机生产企业 | 排量(ml) | 功率(kw) |
| isd18050 isd16050 isb18050 eqh180-53 eqh160-53 | 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风商用车有限公司 东风商用车有限公司 | 4500 4500 5900 4752 4752 | 132/180 118/161 132/180 132/180 118/161 |
| 多方位展示图： |
 |
| ※需要详细资料及产品图片请直接与我公司联系，以上产品介绍仅作参考，订车请以合同内容为准。 |
专用功能
special function
20米高空作业车主要技术参数
上装基本配置 | 臂架 | 臂架形式 | 三节折臂 | ||
材料 | 高强度钢板hq60/5mm | ||||
臂架截面 | 四边形 | ||||
起伏角度 | 0°-70°(相对水平面) | ||||
作业工况 | 最大作业高度 | 20m | |||
最大作业高度时作业幅度 | 2.4m | ||||
最大作业幅度 | 9m | ||||
最大作业幅度时作业高度 | 11.2m | ||||
回转 | 双向360°连续回转 | ||||
吊臂 | 最大起吊质量 | 900kg | |||
伸缩起重臂 | 伸缩长度2m | ||||
最大起吊高度 | 11.5m | ||||
最大起吊幅度 | 9.2m | ||||
起升机构 | w15；单绳拉力800 kg | ||||
钢丝绳 | （60m）φ8 | ||||
吊钩 | 1t | ||||
支腿 | 支腿型式 | 前后h型 | |||
支腿材料 | 型材q345b/5-10mm | ||||
支腿跨距 | 纵向（mm）：5100，横向（mm）：4000 | ||||
液压锁 | 四个支腿都带双向液压锁 | ||||
后支腿频闪灯 | 黄色；两只 | ||||
车厢 | 材料 | 优质碳钢及型材，铺3㎜防滑花纹钢板 | |||
工具箱 | 1200*400*500；模具冲压门，带不锈钢门锁 | ||||
围栏 | φ20不锈钢管 | ||||
踏步 | 驾驶室侧带上下踏步 | ||||
侧、后防护 | 优质碳钢冷弯型材；强度高 | ||||
轮罩 | 注塑模具成型，美观，强度高 | ||||
转台 | 立臂 | 低合金钢板拼焊组成 | |||
回转支承 | 单排四点接触球式带外齿，qwd 011.40.900 | ||||
减速机 | 齿轮传动式，ihkn4b64e | ||||
马达 | 轴向柱塞马达；xm-f40 | ||||
吊篮 | 额定载荷 | ≤200kg | |||
尺寸 | 长x宽x高（mm）：1080x620x1150 | ||||
调平形式 | 外置拉杆机械调平 | ||||
保险带 | 一副 | ||||
调平装置 | 机械调平，拉杆外置 | ||||
液压系统 | 液压油箱 | 80l；带液位表 | |||
齿轮泵 | 定量泵，流量32ml/r | ||||
工作压力 | 带压力表；16mpa | ||||
液压阀组 | 集成电磁阀组 | ||||
油缸 | 12只；带双向平衡阀或液压锁进行锁止，保证安全 | ||||
操作系统 | 支腿 | 手动操作，各支腿可单独可调，上下车互锁 | |||
操作方式 | 手动和电动结合 | ||||
臂架动作 | 转台和吊篮电动双位操作 | ||||
发动机启动、熄火 | 转台和吊篮双位操作 | ||||
发动机油门 | 手动拉线 | ||||
油漆 | 知名品牌油漆；颜色光滑，线条美观； | ||||
标识及标牌 | 清晰、醒目、永久不褪色 | ||||
