国五江铃伸缩臂14米高空作业作业车车型简介
国五江铃伸缩臂14米高空作业车设备结构简单、坚固耐用，操作方便可靠，是安全性和工作效率最优化的设备。主要应用于电力，通讯，路灯，交警，高速公路，有线电视，修造船，建筑，园林，广告，摄景，大型企业等行业.

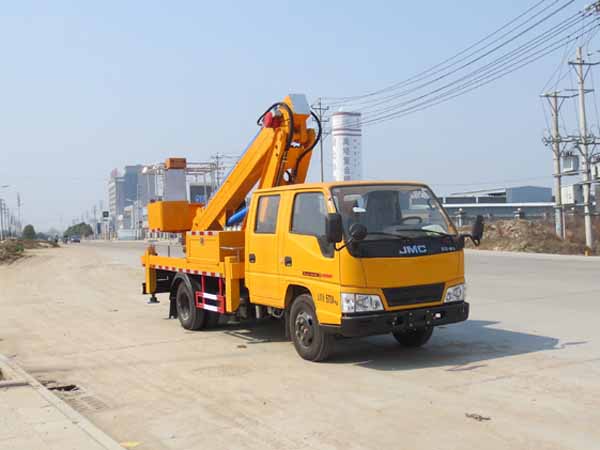

国五江铃伸缩臂14米高空作业作业车图片展示
product display
具体参数
the specific parameters
| 江特牌jdf5060jgk14j5s型高空作业车 产品主要技术参数 | |||
| 产品名称： | 江特牌jdf5060jgk14j5s型高空作业车 | 外形尺寸(mm)： | 7090,×1930,3100,3220 |
| 底盘型号： | jx1061tsg25 | 货厢尺寸(mm)： | ××(mm) |
| 总 质 量(kg)： | 5730 | 接近/离去角(°)： | (°) |
| 额定质量(kg)： | 前悬/后悬(mm)： | 1065/1995(mm) | |
| 整备质量(kg)： | 5405(kg) | 最高车速(km/h)： | 100(km/h) |
| 排放标准： | gb17691-2005国ⅴ,gb3847-2005 | ||
| 底盘参数 | |||
| 底盘型号： | jx1061tsg25 | 燃料种类： | 柴油 |
| 轴 数： | 2 | 前 轮 距(mm)： | 1385 |
| 轴 距(mm)： | 3360 | 后 轮 距(mm)： | 1425 |
| 驾驶室乘人数： | 2 3(人) | 弹簧片数： | 7/5 6 |
| 轮 胎 数： | 6 | 轴 荷： | 2020/3710 |
| 轮胎规格： | 7.00r16lt 10pr | ||
| 整车说明： | 后伸:670mm;随底盘选装驾驶室;侧面防护及后下部防护装置材料材质:q235,连接方式:焊接加螺栓连接;后下部防护装置断面尺寸(宽×高):30×200(mm),离地高度:390mm;abs系统型号:apg3550500a,abs系统生产厂家:浙江亚太机电股份有限公司. | ||
| 发动机参数 | |||
| 发动机型号 | 发动机生产企业 | 排量(ml) | 功率(kw) |
| jx493zlq5 jx493zlq5a | 江铃汽车股份有限公司 江铃汽车股份有限公司 | 2771 2771 | 85 85 |
| 多方位展示图： |
| |
| ※需要详细资料及产品图片请直接与我公司联系，以上产品介绍仅作参考，订车请以合同内容为准。 |
专用功能
special function
14米直臂式（又名伸缩臂式）高空作业车
上装基本配置 | 臂架 | 臂架形式 | 三节同步伸缩臂，伸缩缸外置带链条传动 |
材料 | 高强度钢板hq60/5mm | ||
臂架截面 | 四边形 | ||
起伏角度 | 0°-75°(相对水平面) | ||
作业 工况 | 最大作业高度 | 14m | |
最大作业高度时作业幅度 | 1.5m | ||
最大作业幅度 | 驾驶室区域4 m；驾驶室后9m | ||
最大作业幅度时作业高度 | 5.3m | ||
回转 | 双向360°连续回转 | ||
支腿 | 支腿型式 | 前后h型 | |
支腿材料 | 型材q345b/5mm | ||
支腿跨距 | 纵向（mm）：3240，横向（mm）：3600 | ||
液压锁 | 四个支腿都带双向液压锁 | ||
后支腿频闪灯 | 黄色；两只 | ||
车厢 | 材料 | 优质碳钢及型材，铺3㎜防滑花纹钢板 | |
工具箱 | 1200*375*500；模具冲压门，带不锈钢门锁 | ||
围栏 | φ20不锈钢管 | ||
踏步 | 驾驶室侧带上下踏步 | ||
侧、后防护 | 优质碳钢冷弯型材；强度高 | ||
轮罩 | 注塑模具成型，美观，强度高 | ||
洗手水箱 | 塑料水箱 | ||
转台 | 立臂 | 低合金钢板拼焊组成 | |
减速机 | 整体封闭涡轮蜗杆传动式，se-17 | ||
马达 | 125-e2a | ||
吊篮 | 额定载荷 | ≤200kg | |
尺寸 | 长x宽x高（mm）：1100x700x1150 | ||
调平形式 | 静态液压自动调平 | ||
保险带 | 一副 | ||
调平装置 | 油缸自动调平 | ||
液压系统 | 液压油箱 | 65l；带液位表 | |
齿轮泵 | 定量泵，流量25ml/r | ||
工作压力 | 带压力表；16mpa | ||
液压阀组 | 电液比例阀组 | ||
油缸 | 4只；带双向平衡阀或液压锁进行锁止，保证安全 | ||
操作系统 | 支腿 | 手动操作，各支腿可单独可调，上下车互锁 | |
操作方式 | 手动和电动结合，电液比例调速 | ||
臂架动作 | 下车和吊篮电控双位操作，带控制器和显示屏 | ||
发动机启动、熄火 | 下车和吊篮双位操作 | ||
发动机油门 | 手动拉线或者电子油门 | ||
油漆 | 知名品牌油漆；颜色光滑，线条美观； | ||
标识及标牌 | 清晰、醒目、永久不褪色 | ||
