国六江铃13米高空作业车车型简介
国六江铃13米高空作业车，整车外形美观，经受实战检验，是市政管理、供电维修交通管理等部门进行电力维修、路牌标志安装等高空作业的理想用车。

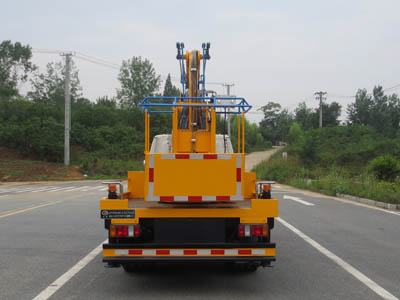

国六江铃13米高空作业车图片展示
product display
具体参数
the specific parameters
| 江特牌jdf5040jgkj6型高空作业车 产品主要技术参数 | |||
| 产品名称： | 江特牌jdf5040jgkj6型高空作业车 | 外形尺寸(mm)： | 5995,×1960,2990 |
| 底盘型号： | jx1041tc26 | 货厢尺寸(mm)： | ××(mm) |
| 总 质 量(kg)： | 4495 | 接近/离去角(°)： | 21/13(°) |
| 额定质量(kg)： | -- | 前悬/后悬(mm)： | 1075/1570(mm) |
| 整备质量(kg)： | 4365(kg) | 最高车速(km/h)： | 100(km/h) |
| 排放标准： | 国六 | ||
| 底盘参数 | |||
| 底盘型号： | jx1041tc26 | 燃料种类： | 柴油 |
| 轴 数： | 2 | 前 轮 距(mm)： | 1385 |
| 轴 距(mm)： | 2800 | 后 轮 距(mm)： | 1425 |
| 驾驶室乘人数： | 2(人) | 弹簧片数： | 7/4 6 |
| 轮 胎 数： | 6 | 轴 荷： | 1645/2850 |
| 轮胎规格： | 7.00r16lt 8pr | ||
| 整车说明： | 前伸:390mm,后伸:160mm;吊钩为选装件;侧面防护及后下部防护装置材料材质:q235,连接方式:焊接加螺栓连接;后下部防护装置断面尺寸(宽×高):30×200(mm),离地高度:410mm;abs系统型号:apg3550500a,abs系统生产厂家:浙江亚太机电股份有限公司;主要专用装置为折叠臂,用于抢修电力、通讯、路灯等高空作业. | ||
| 发动机参数 | |||
| 发动机型号 | 发动机生产企业 | 排量(ml) | 功率(kw) |
| jx4d30b6h | 江铃汽车股份有限公司 | 2892 | 85/115 |
| 多方位展示图： |
 |
| ※需要详细资料及产品图片请直接与我公司联系，以上产品介绍仅作参考，订车请以合同内容为准。 |
专用功能
special function
1、高空作业车主要技术参数：
上装基本配置 | 臂架 | 臂架形式 | 三节折臂 | ||
材料 | 型材q345b/4mm | ||||
臂架截面 | 四边形 | ||||
起伏角度 | 0°-70°(相对水平面) | ||||
作业工况 | 最大作业高度 | 12m | |||
最大作业高度时作业幅度 | 2m | ||||
最大作业幅度 | 5.8m | ||||
最大作业幅度时作业高度 | 5.6m | ||||
回转 | 双向360°连续回转 | ||||
吊臂 | 最大起吊质量 | 900kg | |||
伸缩起重臂 | 伸缩长度1m | ||||
最大起吊高度 | 6.4m | ||||
最大起吊幅度 | 5.2m | ||||
起升机构 | iqkn1b6y；单绳拉力800 kg | ||||
钢丝绳 | （40m）φ8 | ||||
吊钩 | 1t | ||||
支腿 | 支腿型式 | 前后h型 | |||
支腿材料 | 型材q345b/5mm | ||||
支腿跨距 | 纵向（mm）：3300，横向（mm）：2700 | ||||
液压锁 | 四个支腿都带双向液压锁 | ||||
后支腿频闪灯 | 黄色；两只 | ||||
车厢 | 材料 | 优质碳钢及型材，铺3㎜防滑花纹钢板 | |||
工具箱 | 800*400*400；带不锈钢门锁 | ||||
围栏 | φ20不锈钢管 | ||||
踏步 | 驾驶室侧带上下踏步 | ||||
侧、后防护 | 优质碳钢冷弯型材；强度高 | ||||
轮罩 | 注塑模具成型，美观，强度高 | ||||
洗手水箱 | 塑料水箱 | ||||
转台 | 立臂 | 低合金钢板拼焊组成 | |||
回转支承 | 单排四点接触球式带外齿，qwd730.20 | ||||
减速机 | 涡轮蜗杆式，cw-28 | ||||
马达 | bmp-50 | ||||
吊篮 | 额定载荷 | ≤200kg | |||
尺寸 | 长x宽x高（mm）：1080x620x1150 | ||||
调平形式 | 外置拉杆机械调平 | ||||
保险带 | 一副 | ||||
调平装置 | 机械调平，拉杆外置 | ||||
液压系统 | 液压油箱 | 65l；带液位表 | |||
齿轮泵 | 定量泵，流量25ml/r | ||||
工作压力 | 带压力表；16mpa | ||||
液压阀组 | 集成电磁阀组 | ||||
油缸 | 10只；带双向平衡阀或液压锁进行锁止，保证安全 | ||||
操作系统 | 支腿 | 手动操作，各支腿可单独可调，上下车互锁 | |||
操作方式 | 手动和电动结合 | ||||
臂架动作 | 转台和吊篮电动双位操作 | ||||
发动机启动、熄火 | 转台和吊篮双位操作 | ||||
发动机油门 | 手动拉线 | ||||
油漆 | 知名品牌油漆；颜色光滑，线条美观； | ||||
标识及标牌 | 清晰、醒目、永久不褪色 | ||||
2、产品特点说明
◇ 采用国产、进口换向阀及液压油缸，换向平稳，操作灵活方便。
◇ 转台、工作斗双工位操作
◇ 支腿与工作臂互锁，安全可靠防止误操作
◇ 臂架结构紧凑，机动性好，作业范围大
◇ h型支腿，跨距大，稳定性好，支腿即可独立伸缩又可联运，装有支腿报闪灯，用于作业时支腿示廓，发出光报警信号
◇ 工作斗自动调平，外置拉杆强制平衡
| 产品名称 | 整车型号 | 底盘型号 | 发动机型号/功率 | 产品图片 |
| 国六东风单排12米高空作业车 | jdf5040jgke6 | eq1041s3cdf | q23-115e60 85kw(115马力) |  |
| 国六江铃13米高空作业车 | jdf5040jgkj6 | jx1041tc26 | jx4d30b6h 85kw(115马力) | |
| 国六江铃14米高空作业车 | jdf5050jgk14j6 | jx1061tsga26 | jx4d30b6h 85kw(115马力) |  |
| 国六东风16米高空作业车 | jdf5060jgk16e6 | eq1075dj3cdf | q28-130e60 96kw(130马力) |  |
| 国六江铃16米伸缩臂高空作业车 | jdf5040jgkj6s | jx1041tc26 | jx4d30b6h 85kw(115马力) |  |
| 国六庆铃32米高空作业车 | jdf5090jgkq6s | ql1110ankay | 4hk1-tcg61 139kw(190马力) |  |
